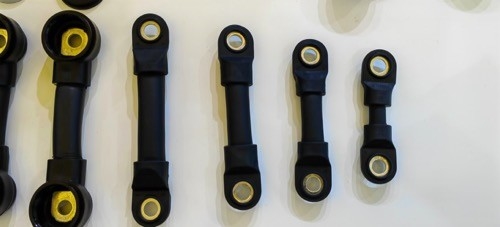

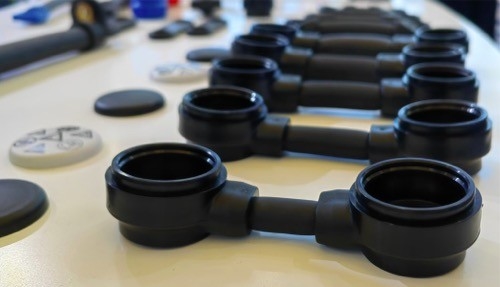

FROTEK LK-Cable Series: Προσαρμοσμένο τμήμα, Προσαρμοσμένη απόσταση κέντρου
FROTEK · LK-Cable series 25 / 35 / 50 / 70mm² · χάλκινος αγωγός, μαύρο ελαστικό περίβλημα, πιστοποίηση CE · τέλειος τύπος ή εύκαμπτος τύπος · το τμήμα και η απόσταση κέντρου κατασκευάζονται σύμφωνα με τη συσκευασία σας
Σημείωση μοντέλου: κάθε κωδικός μοντέλου σε αυτή τη σειρά δηλώνει την επιφάνεια διατομής του αγωγού σε τετραγωνικά χιλιοστά (LK-Cable-25 = 25mm², LK-Cable-50 = 50mm²), ποτέ μήκος και ποτέ διάμετρο. Αυτή η καταχώριση είναι η γενική σελίδα της σειράς: καθορίζετε την επιφάνεια διατομής και την απόσταση κέντρου, και επιλέγετε τον τέλειο τύπο ή την εύκαμπτη κατασκευή τύπου.
| Μάρκα | FROTEK |
| Σειρά | LK-Cable 25 / 35 / 50 / 70 |
| Επιφάνεια διατομής αγωγού | Προσαρμοσμένο — 25mm², 35mm², 50mm² ή 70mm² |
| Απόσταση κέντρου | Προσαρμοσμένη στην απόσταση των ακροδεκτών σας |
| Τύπος | Τέλειος τύπος ή εύκαμπτος τύπος |
| Αγωγός / περίβλημα | Χαλκός / μαύρο λάστιχο |
| Εφαρμογή | Σύνδεση περονοφόρου και μπαταρίας έλξης, συνδέσεις μεταξύ κυψελών και κύριες καλωδιώσεις |
| Πιστοποίηση | CE |
Μία Σειρά, Δύο Κατασκευές
Τέλειος τύπος διατηρεί τα νήματα συμπαγή κάτω από τον ακροδέκτη, έτσι ώστε η πρεσάρισμα να κλείνει πάνω σε χαλκό αντί για αέρα. ταιριάζει σε σταθερές διαδρομές όπου το καλώδιο μετριέται μία φορά και παραμένει στη θέση του.Εύκαμπτος τύπος χρησιμοποιεί υψηλότερη ποσότητα νημάτων, έτσι ώστε το καλώδιο να μπορεί να ακολουθήσει μια στενή διαδρομή μεταξύ των κυψελών χωρίς να επιβαρύνει τον ακροδέκτη. Και οι δύο κατασκευές μοιράζονται τον ίδιο χάλκινο αγωγό, ελαστικό περίβλημα και σήμανση CE, έτσι ώστε ένα συνεργείο να μπορεί να τις αναμείξει μέσα σε μια συσκευασία χωρίς να αλλάξει τη ρουτίνα πρεσαρίσματος.
Πώς επιλέγεται η επιφάνεια διατομής
Η επιφάνεια διατομής ακολουθεί το ρεύμα, όχι το μέγεθος του ακροδέκτη. Οι κοντές συνδέσεις μεταξύ κυψελών σε μια ελαφριά συσκευασία συνήθως έχουν 25mm². τα 35mm² καλύπτουν συσκευασίες βαρέως τύπου μολύβδου-οξέος που δεν φέρουν πλήρες φορτίο έλξης. τα 50mm² ταιριάζουν σε συσκευασίες που φορτίζονται καθημερινά και λειτουργούν μεταξύ των φορτίσεων. τα 70mm² προορίζονται για τις κύριες καλωδιώσεις μεγάλων συσκευασιών έλξης και τις γραμμές φόρτισης, όπου ο χαλκός — όχι η σύνδεση — πρέπει να φέρει το ρεύμα.
Μια μεγαλύτερη επιφάνεια διατομής μεταφέρει περισσότερο ρεύμα με μικρότερη αύξηση θερμοκρασίας, και η αντίσταση μειώνεται καθώς ο χαλκός αυξάνεται, γι' αυτό η ίδια οικογένεια αναφέρεται από 25mm² έως 70mm² αντί για ένα μόνο μέγεθος.
Μέτρηση της απόστασης κέντρου
Η απόσταση κέντρου λαμβάνεται μεταξύ των κέντρων των δύο ακροδεκτών, με τη συσκευασία συναρμολογημένη και το καλώδιο δρομολογημένο όπως θα βρίσκεται σε λειτουργία. Η μέτρηση ενός καλωδίου επίπεδου σε πάγκο δίνει μικρότερη τιμή από το ίδιο καλώδιο που είναι εγκατεστημένο γύρω από μια γωνία, και αυτός είναι ο πιο συνηθισμένος λόγος που μια αντικατάσταση φτάνει κοντή. Σε μια ανακατασκευή, μετρήστε πριν αφαιρεθούν οι παλιές συνδέσεις και σημειώστε από ποια θέση προήλθε κάθε καλώδιο.
Σειρά παραγγελίας
- Δηλώστε την επιφάνεια διατομής για κάθε θέση: 25, 35, 50 ή 70mm².
- Δηλώστε την απόσταση κέντρου που μετρήθηκε στη συσκευασία για κάθε καλώδιο.
- Επιλέξτε την κατασκευή: τέλειος τύπος για σταθερές διαδρομές, εύκαμπτος τύπος για στενές διαδρομές.
- Επιβεβαιώστε το μέγεθος του μπουλονιού του ακροδέκτη, στη συνέχεια εγκρίνετε το σχέδιο πριν την παραγωγή.
Προμήθεια και Υποστήριξη
Τα καλώδια κατασκευάζονται κατά παραγγελία, έτσι η επιφάνεια διατομής, η απόσταση κέντρου και η κατασκευή επιβεβαιώνονται πριν ξεκινήσει η παραγωγή. Τα καλώδια επιθεωρούνται εσωτερικά πριν την αποστολή, οι τεχνικές ερωτήσεις απαντώνται διαδικτυακά κατά την προετοιμασία της παραγγελίας, και η υποστήριξη μετά την πώληση συνεχίζεται μετά την παράδοση.
Ερωτήσεις
Μπορεί να προσαρμοστεί η επιφάνεια διατομής; Ναι — 25mm², 35mm², 50mm² και 70mm² παράγονται όλα από την ίδια κατασκευή, και μικτές επιφάνειες διατομής μπορούν να αποσταλούν σε μία παραγγελία.
Είναι σταθερή η απόσταση κέντρου; Όχι, κόβεται σύμφωνα με τη μέτρηση που λαμβάνεται στη συσκευασία σας.
Τέλειος τύπος ή εύκαμπτος τύπος; Και οι δύο είναι διαθέσιμοι από αυτή τη σειρά. πείτε μας τη διαδρομή και θα επιβεβαιώσουμε ποια κατασκευή ταιριάζει στη θέση.
Μπορεί μια παραγγελία να αναμείξει επιφάνειες διατομής και μήκη; Ναι, κάθε καλώδιο κατασκευάζεται ξεχωριστά, έτσι μια ανακατασκευή συσκευασίας μπορεί να συνδυάσει μεγέθη και αποστάσεις.
Πιστοποίηση; CE.
